一、 煤礦頂板壓力監測

       煤巖應力(壓力)變化是巷道頂板支護發生災難事故前的重要特征。掌握煤巖應力應變規律是預防煤礦巷道災難事故的根本方法之一。

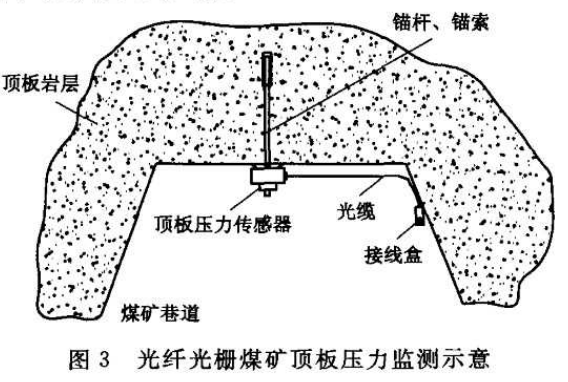

       光纖光柵錨桿壓力傳感器用于監測錨桿在工作狀態下對巖壁的承托載荷。光纖光柵煤礦頂板壓力監測示意如圖3所示。壓力傳感器安裝在錨桿托盤與緊固螺母之間,當錨桿受力發生變化時,壓力傳感器上光纖光柵的受力發生相應改變,引起光纖光棚波長的變化。光纖光柵信號處理器檢測到相關信號后即可計算頂板對錨固托盤的作用力、錨桿荷載程度以及圍巖穩定性,為煤礦工程技術人員和檢測人員優化錨桿抗拉強度、了解所使用錨桿的合理性及經濟性提供科學依據。

二、 煤礦頂板離層監測

       1、掌握煤巖離層運動及其運動趨勢是預防煤礦巷道災難事故的{**}直接方法。光纖光柵頂板離層傳感器是應用光纖傳感技術原理實現的一種頂板離層監測傳感器,由錨頭.錨繩以及光纖光柵受力支架組成。

       2、安裝時將錨頭固定在穩定的巖層中,通過錨繩連接光纖光柵受力支架。當巷道頂板有離層現象發生,支架拉動錨繩向下移動時，錨繩上的拉力引起光纖光柵波長的變化。

       3、光纖光柵信號處理器檢測到相關信號后即可計算出位移量的大小。光纖光柵頂板離層傳感器可以監測頂板離層的全過程,能夠有效防止頂板坍塌事故的發生,確保煤礦安全生產。

三、 煤礦滲壓監測

        1、在礦井巷道生產過程中,地面懸湖、懸河以及地下暗河水可通過裂隙、斷層、塌陷區等各種通道涌入礦井,當?shù)V井涌水超過正常排水能力時,極易發生透水事故[3]。因此,對巷道巖層滲壓進行實時在線監測具有重要的現實意義。

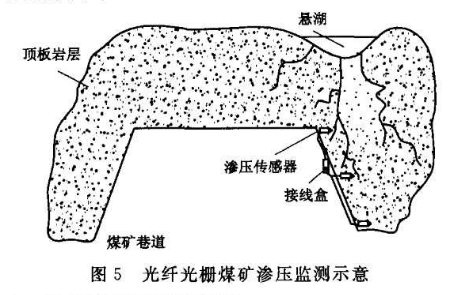

        2、光纖光柵滲壓計采用壓力彈性元件作為傳感基底,專為精確測量完全飽和或者部分飽和土壤和巖石中的小孔水壓而設計。光纖光柵煤礦滲壓監測示意如圖5所示。

        3、將光纖光柵滲壓計通過鉆孔方式安裝在巷道巖層深處。當巖石水系增大時,壓動彈性元件引起光纖光柵波長的變化,光纖光柵信號處理器檢測到相關信號后即可計算出水壓的大小。

四、煤礦采空區溫度監測

     我國煤礦自然發火占總礦井火災的90%以上。因此,自然發火是礦井防滅火工作中的治理重點。絕大部分自然發火發生在采空區、巷幫破碎煤柱及充填工作面采空區內。采空區一旦自燃,所造成的經濟損失非常大。同時采空區溫度監測是防治瓦斯事故的重要手段,是預報預防瓦斯發生、發展的有效手段

五、煤礦電氣設備溫度監測

       1、井下許多電氣設備需要進行溫度監測,如井下高爆開關斷路器會因插接觸頭接觸不良、接觸電阻增大、觸頭溫升等影響設備安全;井下各類電力電纜和動力電纜超負荷工作比較普遍,電纜本體、電纜接頭.電纜終端經常發熱,嚴重時會引起電纜火災;井下其他動力設備如大功率電動機、通風機、帶式輸送機等的關鍵部位均需要進行溫度監測。

       2、光纖光柵溫度監測技術是無電測溫技術,有極強的抗強電干擾能力,是電力測溫技術的重大突破;可直接實時監測開關柜內部觸頭、母線排、變壓器內部繞組﹑油溫、高壓電纜部、外部或接頭、人工不便于靠近或?qū)θ擞泻Φ膱?chǎng)所。光纖光柵溫度監測精確、安全,而且對被測設備的運行無不良影響。

六、豎井結構健康監測

       1、由于礦井所處地層條件、井壁受力狀況復雜多變,因此對井壁的應力、應變狀態進行現場實時監測顯得非常重要。目前,這項工作往往是由人工來完成,這樣一方面不利于隨時掌握井壁變形、受力信息,另一方面受人為因素影響比較大,極有可能漏采具有代表性的數據,從而給井壁的受力狀況分析帶來困難[6。因此,建立一套能完成實時監測和超載預警功能的監測系統就非常必要。

       2、煤礦豎井結構健康監測可采用光纖光柵埋入式應變(表按式應變)、鋼筋計、傾斜儀、離層儀、收斂計等傳感器進行綜合監測。光纖光柵傳感技術已被廣泛應用于橋梁、隧道、基坑等土木工程領域的健康監測。這些健康監測的成熟技術可以無縫移植到煤礦豎井井壁結構健康監測中來。通常根據地質情況選取布點截面,每個截面上考慮豎井內圈、外圈及豎向、徑向的應力應變和溫度。

七、綜采工作面礦壓監測

       1、綜采工作面礦壓監測通常用來觀察分析支架初撐力、來壓規律、來壓大小、最大工作阻力等安全生

產數據。通過綜采工作面礦壓監測能得出工作面礦壓活動的規律,為控頂設計及支護質量管理提供經驗依據。

       2、光纖光柵綜采工作面礦壓監測可以采用常規的油壓監測方式,改造滲壓計接口,導入高壓液壓油管,測量油壓。通過高壓油管將液壓支架的油壓連接到光纖光柵的滲壓計上,通過油壓來推算液壓支架上承受的煤巖壓力。采用光纖光柵傳感技術還可以直接在液壓支架的前梁、主梁以及掩護梁類等部位安裝應變傳感器,直接測量支撐梁上的應力。
