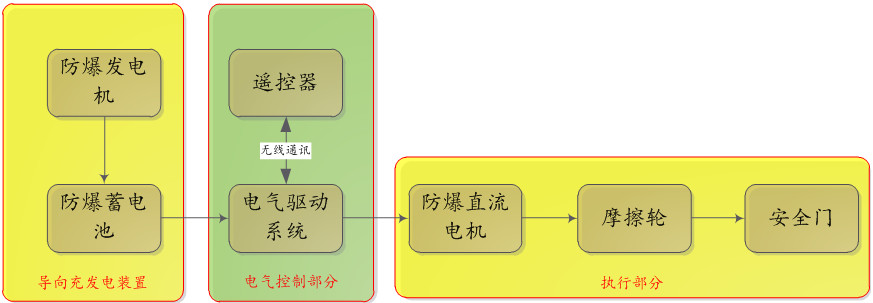

1.罐籠新型電動罐簾門電動滾筒 電動滾筒是特制的小型鋼絲繩 滾筒,內置防爆直流電動機和行星齒輪減速器,電機功率0.75kW,額定電壓 48V,額定電流20A,減速器傳動比i=40,滾筒直徑300mm,轉速37rΠmin,采用蓄電池式電機車電池供電。
2.提升鋼絲繩 提升鋼絲繩的作用是牽引罐簾門橫桿升降,從而完成開門和關門工作。鋼絲繩的一端固定在{**}底部的橫桿上,另一端通過定滑輪纏繞在電動滾筒上,端頭與筒體固定,罐籠兩側的簾門提升鋼絲繩在滾筒上的纏繞方向相反,即一側為順時針,另一側為逆時針,從而保證兩側的罐簾門同時開啟或關閉。
3.罐籠新型電動罐簾門連接鏈 用于各橫桿間的連接,上端固定在罐籠頂部的耳環上,保持罐簾門關閉后各橫桿的間距及簾門的關閉位置,以便滿足《煤礦安全規程》的要求。
4.罐簾門橫桿 橫桿采用50mm×30mm×3mm矩形鋼管制作,與以往<18的圓鋼橫桿相比,其 抗彎強度大大提高,重量基本不變,在很大程度上減少了因升降人員的擁擠所造成的橫桿變形。
5.U形導軌 U形導軌采用U形型鋼制成,焊接在罐籠進出口的左右兩側, 簾門橫桿的兩端伸入U形槽內,使橫桿只能沿U形槽上下移動,而不能前后左右移動,保證了罐簾門的整體強度和安全可靠性。
6.電控系統 圖2是電動罐簾門的電控原理圖, 供電電源U采用48V蓄電瓶式防爆電機車蓄電池,磁鐵采用{永**}磁鐵, 并在井上和井下各安裝一個,用來控制罐籠到位后磁開關CK觸點的閉合,QA1、QA2分別是開門和關門按鈕,J1、J2分別是開門和關門接觸器,L1、L2分別是開關門指示燈,K1、K2分別是罐簾門開、關到位行程開關的常閉觸點。
