一、電池箱

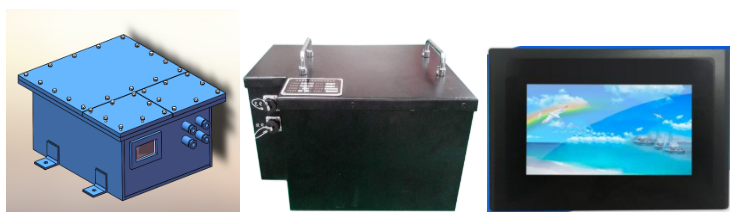

1、該系統由電池組、顯示器、防爆箱組成。
2、顯示器首頁能顯示電池電量（電壓），當前用電流等參數；
3、充電電纜5米（即充電機到電池連接電纜，含兩頭插頭）；
4、可根據需要選擇電池容量60AH或100AH，并可提供可更換備用電池。
一、無線充電裝置
PWS-1K2-DC-48（24）(PBZ)型充電器是一款采用諧振式電磁感應原理，可以實現為48V或24V直流電器設備非接觸式充供電的裝置，電器設備可以使用鋰電池、鉛酸電池和容性負載等。
該充電器輸入使用 220VAC±20%、50/60Hz 電源，輸出功率最高可達1100W，輸出電壓為0-55VDC。
發射機箱使用LED指示燈進行狀態指示，可以清晰直觀的顯示當前充電器運行狀態。
1.發射機箱 4.發射線圈 7.接收線圈 8.接收機
第五部分、實時無線發射及接收
以上自動罐簾門、阻車器各傳感器將信號接入PLC控制箱，經過SIEMENS的S7-1200可編程序控制器（PLC）進行數據處理后，通過5GHz（為5G系統）天線發射裝置將信號實時定向傳送到地面，由設置在地面上5GHz無線接收裝置接收井下傳輸的無線電信號。
天線采用點對點和點對多點傳輸方式，井筒不加任何東西，同時天線適應0-1500米的井筒，與地面組態軟件對接，傳輸穩定不卡頓，同時可以發布在礦內局域網上，傳輸到任何所需部位。
該5G無線傳輸系統，不僅可傳輸監測控制信號，還可傳輸語音、視頻，預留后續加裝罐內語音通訊及視頻監控接口及提升機載荷監測接口。
