一、概述

目前，國內絕大部分礦井的副井罐籠既升降人員又升降物料，罐籠多使用上下滑動欄桿式罐簾門或轉軸式內開折頁門。主要由井口把鉤工或乘罐人員進行人工操作，工人勞動強度大且來回靠近井口作業安全程度低。且不利于整個操車系統的自動化運行。

針對以上問題，近年來各廠家或礦方研發應用各種自動罐簾門，期驅動方式有電動式，液壓式，氣動式，彈簧蓄能式等等。

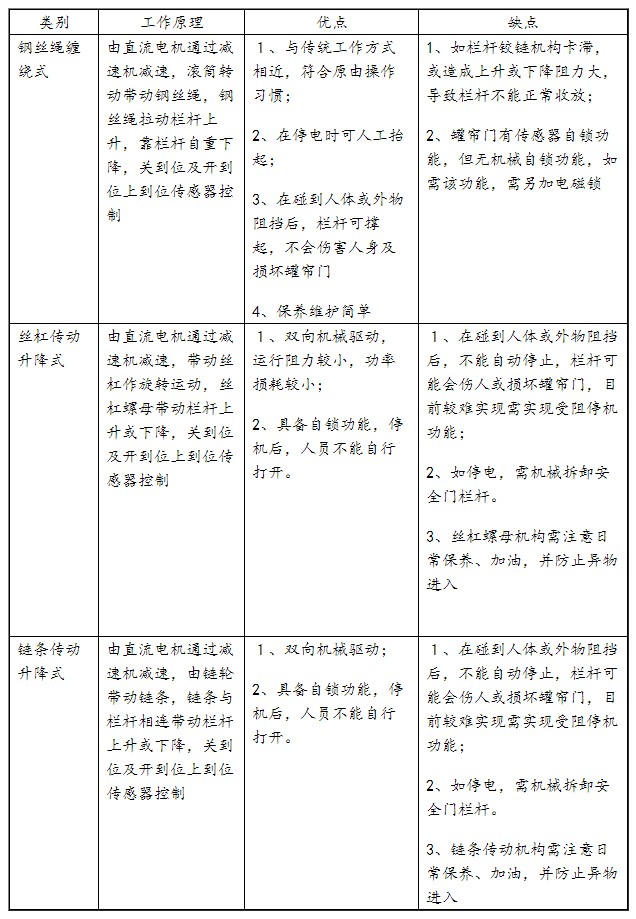

其中電動式自動升降罐簾門在用比例較大，為主流產品，以下對各種形式的電動自動罐簾門作優劣分析。

二、技術方案

本公司推薦選用鋼絲繩纏繞式不銹鋼欄桿式安全門。

三、結構及原理

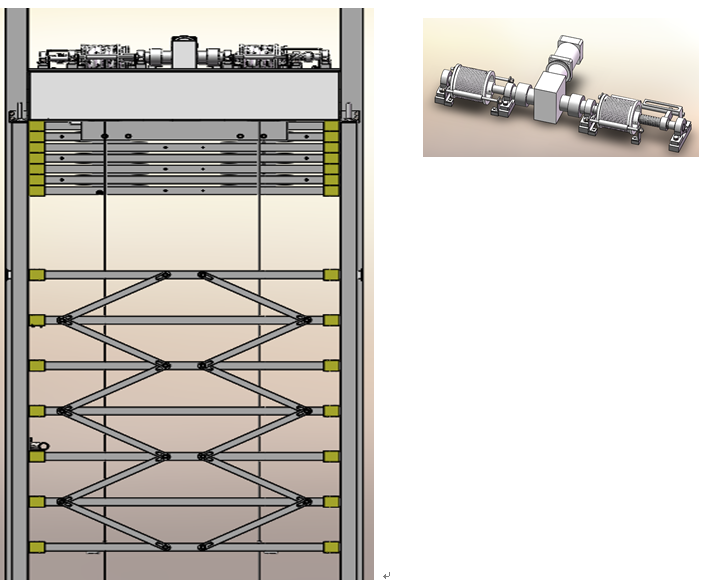

自動罐簾門主要由兩部分組成：驅動裝置和執行裝置。其中，驅動裝置主要由電機、減速機、聯軸器、軸承座、滾筒、到位開關等組成：執行裝置主要由不銹鋼橫梁、連接板、提升鋼絲繩、導軌等組成。

本裝置是以西門子S7-1200 PLC為控制核心，通過控制電機的正反轉帶動鋼絲繩纏繞在滾筒上，從而實現罐簾門的自動升降。

三、技術特征及主要技術性能

1.主要技術參數

門擋高度：>1200mm

擋桿間距：<200mm

擋桿距罐籠底部距離：<250mm

開啟高度：在現有罐籠高度情況下，盡可能提高。

遙控距離：< 20米

打開關閉時間：< 10S

2.技術特征

2.1罐簾門整體設計美觀，門擋全部采用無縫不銹鋼方管制作，運行噪聲小；

2.2驅動電機采用防水防爆電機，防護等級達到IP65以上，適應井筒淋水環境；

2.3在罐簾門發生故障或下大件時，罐簾門橫桿可快速拆卸，橫桿拆除后不影響罐籠大型設備裝卸。

2.4具有罐簾門開到位和關到位的限位保護，罐簾門動作到位后自動停止電機運轉。另罐簾門與推車機安全閉鎖，在罐簾門未全部打開時，推車機不能動作，防止搖臺或礦車碰撞罐簾門。

3.配套主要部件技術參數

3.1手持遙控器

3.1.1主體需采用增強型塑料，要求結構堅固，體積小。

3.1.2需采用高性能低功耗單片計算機技術與穩定可靠的 FSK 遙控編碼技術相結合，以達到控制系統的兼容性穩定、可靠的目的。

3.1.3采用干電電池組供電，超低功耗設計技術，長時閑置手動關機功能。

3.2.電瓶組及充電功能技術要求

3.2.1采用礦用鋰離子蓄電池電源，電壓24V，電池容量100AH具備充放電保護功能，電量顯示功能，使用壽命不得低于1年。

3.2.2本電源備用同容量電池組一組，用于電池箱電量即將耗盡時更換備用電池，不影響自動罐簾門的正常使用。

3.2.3本電池箱備用充電接口，后續可采用無線充電或滾輪罐耳發電充電。

3.3 PLC控制箱

3.3.1本控制箱對罐簾門運行進行集中控制，實現遙控、順序動作，開關到位、與操車設備通信閉鎖功能。

3.3.1本控制箱可預留接口，以備以后罐籠內增加燈光、照明、視頻監控、無線語音通訊、載荷監控等功能

3.4充電裝置

目前，對于提升容器的充電裝置有以下兩種方式：一是無線充電，二是用滾輪罐耳發電充電。

對于第一種無線充電，經過實際現場應用，已較為成熟，充電效果較好，利用罐籠休止時間基本上可以滿足用電量的需求。

對于第二種滾輪罐耳自發電方式，目前我公司已在研發試制中，預期效果較好，近期完成產品試驗。
