簡介

大型提升機遠程監測及故障診斷系統可對天輪偏擺超限，天輪軸承和主軸軸承進行故障診斷、報警；可通過檢測懸掛裝置的油缸壓力來監測提升載荷，防止裝載量超限、卸載余煤量超限、卡罐等故障，并在需要時能夠斷開安全回路，避免事故的發生；可對懸掛裝置油缸活塞桿的伸出位移進行實時監測，及時診斷報警防止油缸活塞桿到達危險極限位置及爆缸事故的發生；通過振動測試進行罐道的故障診斷，結合容器實時位置，給出故障點的位置；通過提升容器導向充發電裝置給運動容器處傳感器等負載進行供電。

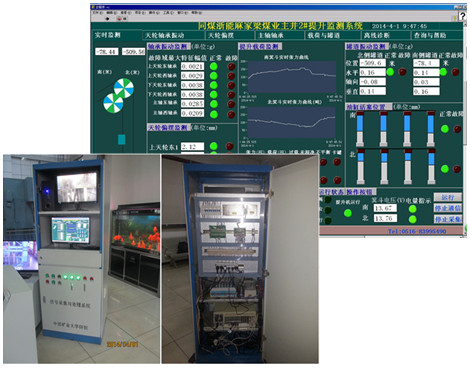

本產品同時可對天輪運行狀態進行實時音頻和視頻同步采集，實現對提升機系統運行情況的全天候監控。配合其他監測手段對提升機故障進行及早發現和診斷。該監測系統也具備以太網遠程web發布功能，可實現分布式遠程故障再分析再診斷。該系統同時也具備“黑匣子”功能，可以在需要時查詢歷史故障信息。

系統功能

1.     構建提升機天輪平臺實時音頻、視頻監控系統，可實現天輪平臺的全天候監控；

2.     對主軸軸承進行基于振動信號的故障診斷,實現主軸軸承的健康診斷；

3.     具有提升機載荷實時動態監測裝置，能在裝載量超限、余煤量超限、出現卡罐、尾繩斷繩時進行報警；

4.     對罐道進行振動監測，對振動信號進行時域分析，結合容器位置，給出振動超限，即故障點的位置；

5.     通過對張力平衡裝置活塞桿位置模擬量的采集與無線傳輸，實時監測張力平衡運行狀態，并對油缸極限位置情況進行報警。

系統組成

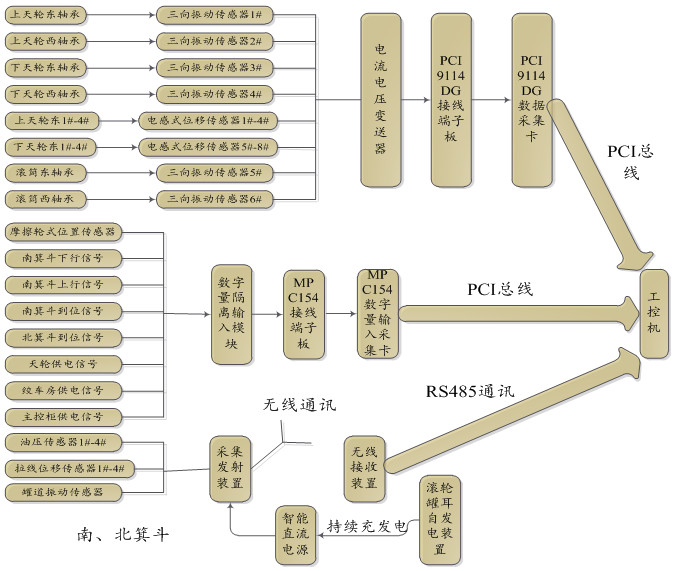

主要由電源裝置、傳感器、變送器、數字量隔離輸入模塊、模擬/數字量采集卡、采集發射器、無線接收器、地面控制柜等組成。

技術參數
